漆包線的定義：

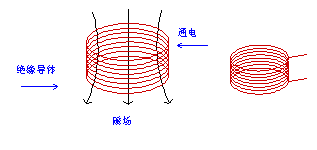

涂覆固化樹脂絕緣的絕緣線.應用原理：把絕緣線繞成線圈，通電則在線圈中產生磁場，也簡稱電磁線。如圖:

漆包絞線：將多根漆包單線絞合在一起，也簡稱為Litz線，常用于高頻線圈中。

素線所使用的絕緣皮膜可以參照耐熱等級進行選用。

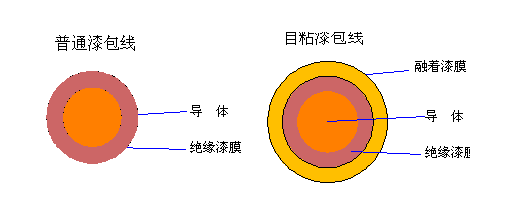

漆包線的結構

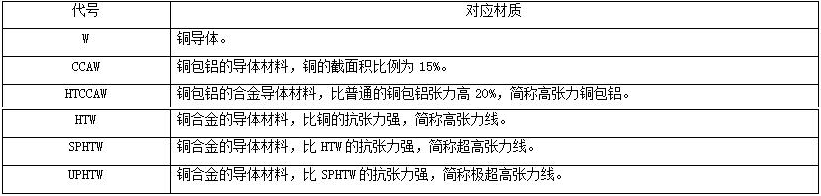

① 導體材料區分:

銅材(99.99%以上)；銅包鋁材料CCAW；銅包鋁合金材料HTCCAW；銅合金材料HTW、SPHTW、USPHTW；

② 絕緣層漆膜材料區分：

低溫直焊聚氨脂(LSUEW,簡稱LS)；直焊聚氨脂UEW（130℃，155℃，180℃）；聚脂PEW(155℃)；聚脂亞胺EIW（180℃）；聚酰胺酰亞胺AIW（200℃）；

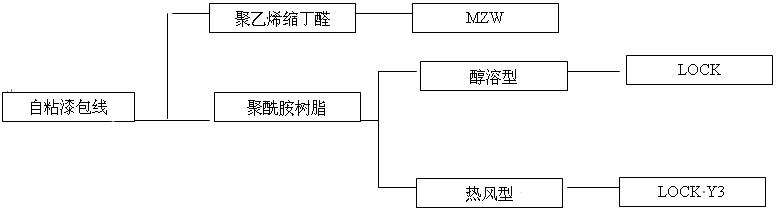

③ 自粘漆膜材料區分：

聚乙烯縮丁醛（醇溶、熱風）MZW;聚酰亞胺尼龍(醇溶) LOCK 、LOCK 5 、LOCK 8 ;聚酰氨尼龍（熱風）LOCK Y1、 LOCK Y3、 LOCK Y5、 LOCK Y9；

熱硬化型樹脂（醇溶）SVW

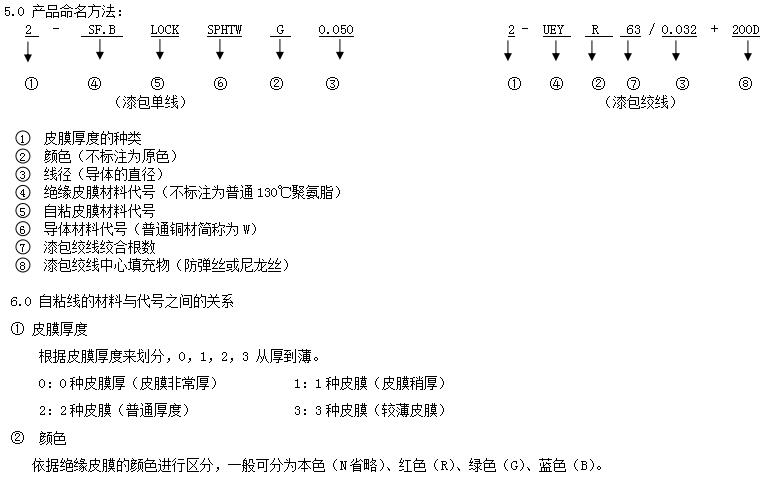

③ 線徑

一般以0.005mm為一個遞進，如0.025mm、0.030mm、0.035mm、0.040mm.....0.010mm，特殊情況可以依客戶規格定制。

④ 絕緣皮膜材料

⑤ 自粘皮膜材料

⑥ 導體材料

7.0 自粘漆包線皮膜常規組合方式

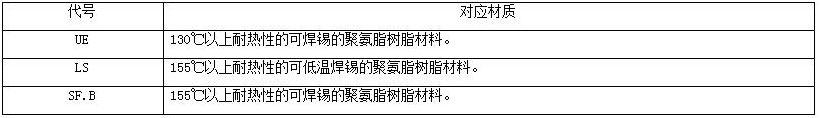

絕緣層涂料特性	涂料品名代號			UE	LS.UE	SF.B	SF.EI
	涂料絕緣耐熱			(130℃)	(155℃)	(155℃)	(180℃)
	焊錫溫度（2種0.05mm為例）			380~390℃	330~340℃	400~410℃	410~420℃
	耐軟化性			約230℃	約200℃	約240℃	約260℃

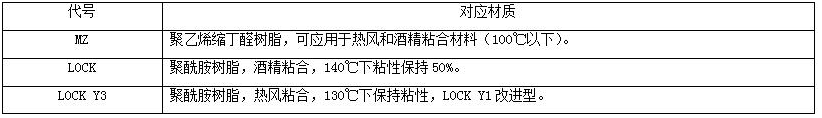

自粘層涂料特性	自粘涂料代號	自粘層耐熱	最佳粘合溫度	-	-	-	-
醇溶+熱風	MZ	100℃	150~160	MZ	-	-	-
醇溶	LOCK	140℃	-	LOCK	LS.LOCK	SF.BLOCK	-
醇溶	LOCK Y3	130℃	170~180	LOCK Y3	LS.LOCK Y3	SF.BLOCK Y3	SF.EILOCK Y3

8.0 導體材料特性對照表

項目 Item		銅線 Copper wire	銅包鋁線 Copper Clad Aluminum Wire		高抗張力線 High Tension Wire
標記 Symbol		W	CCAW	HTCCAW	HTW	SPHTW	USPHTW
制造范圍 Size Range (mm)		0.015~0.100	0.040~0.100	0.030~0.100	0.015~0.100	0.015~0.100	0.015~0.100
比重 Gravity （g/cm3）		8.89	3.62		8.89
導電率 Conductivity (%)		100	67	62	100	91	89
伸長率 Elongation（%）		（17~23）	（7~13）	（7~13）	（15~20）	（15~20）	（10~15）
抗張強度（N/mm2） Tensile Strength（kg/mm2）		285 （28）	215 （22）	255 （25）	335 （34）	370 （38）	410 （42）
特點 Features	導電率 Conductivity	☆ ☆ ☆ ☆ ☆	-	-	☆ ☆ ☆ ☆	☆ ☆ ☆ ☆	☆ ☆ ☆
	抗張強度 Tensile Strength	☆ ☆	-	☆	☆ ☆ ☆	☆ ☆ ☆ ☆	☆ ☆ ☆ ☆ ☆
	直焊性 Easy sordering	☆ ☆ ☆ ☆ ☆	☆ ☆ ☆ ☆ ☆	☆ ☆ ☆ ☆ ☆	☆ ☆ ☆ ☆ ☆	☆ ☆ ☆ ☆ ☆	☆ ☆ ☆ ☆ ☆
	輕重 Light weight	-	☆ ☆ ☆ ☆	☆ ☆ ☆ ☆ ☆	-	-	-

① 伸長率特性值以2種0.05mm實際測量值為例；

② 標準CCAW的銅的截面積為15%；

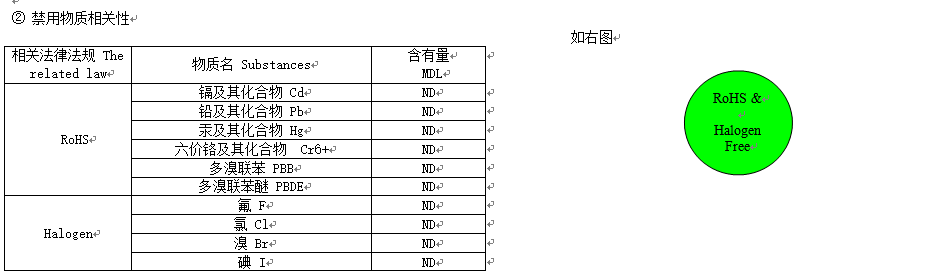

9.0 自粘漆包線常規特性對照

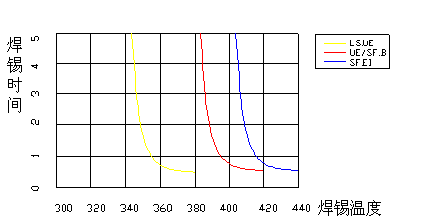

① 直焊性(Solderability)

注1：直焊性測試方法參照JIS C 3003:1999 規定測試。使用100%Sn(Pb Free)進行評價。

注2：以2種0.050mm自粘線的測試結果為例。

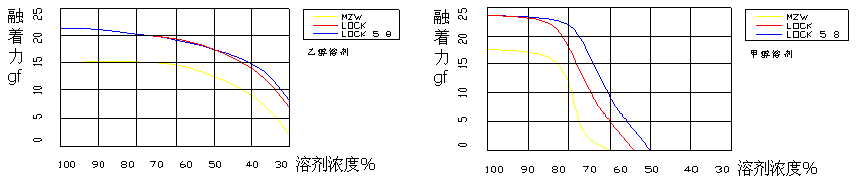

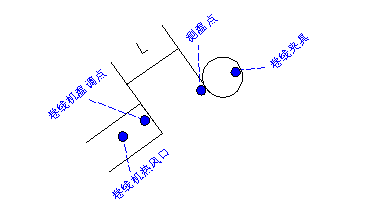

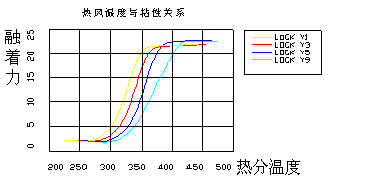

② 融著特性(Bonding characteristics)

②-1 溶劑融著（Alcohol bonding） e:9.0pt'>MZW

注1：甲醇、乙醇的使用均能使漆包線粘線，沒有特殊的要求下，一般情況下推薦使用99.5%以上的純乙醇；如若需增強粘性，推薦使用99.5%以上的甲醇。

2：以2種0.050mm自粘線的測試結果為例。

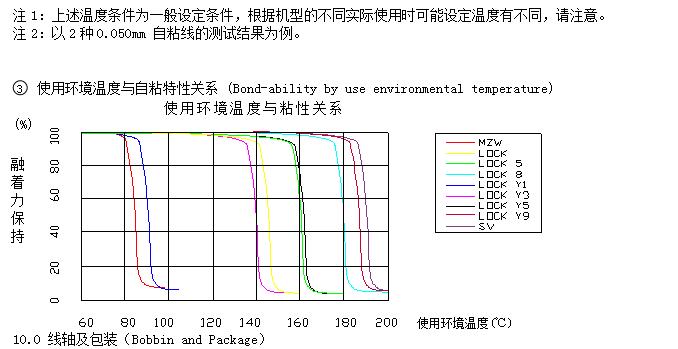

產品類別	線軸線規	KK63	PL-1	OP-2	PL-2	PL-4	P-125	P-300
銅及銅合金線	0.020~0.029	◆
	0.030~0.044		◆
	0.045~0.064			◆
	0.065~0.080				◆
	0.080~0.10					◆
銅包鋁及銅包鋁合金線	0.035~0.044		◆
銅包鋁及銅包鋁合金線	0.045~0.085			◆
漆包絞線	0.030~0.080						◆	◆

②各線軸尺寸表

線軸規格	孔徑	內幅寬度	全長	鍔徑	胴徑	鍔厚	標準卷量	備注
KK63	16	60	86	63	45	14	0.3
PL-1	20	100	120	80	60	9.5	0.5
OP-2	20	75	112	106	76	19	1.0
PL-2	20	125	145	100	65	9.0	1.5
P-125	20	100	120	125	65	10	3.0
P-300	30	130	158	300	128	14.5	25.0

11.0 其它相關技術要求(Other technical information)

① 卷線安全張力

尺寸	Cu	HTW	SPHTW	USPHTW	CCAW	HTCCAW
0.020	3	5	6	7	2	2.5
0.025	5	7	10	13	3	4
0.030	7	10	14	17	4	5
0.035	10	14	19	23	6	8
0.040	13	19	25	32	8	10
0.045	16	24	32	39	10	13
0.050	20	29	39	48	12	15
0.055	24	36	48	57	17	20
0.060	28	42	57	66	20	23
0.065	33	50	66	77	23	27
0.070	38	58	77	88	27	30

12.0 自粘漆包線的標準參數表(Standard specification table for self-bongding wires)

① 銅線(2種~3種)

尺寸[mm]	導體徑 [mm]	導體抵抗 [Ω/m]	2種				3種
尺寸[mm]	導體徑 [mm]	導體抵抗 [Ω/m]	仕上外徑 [mm]	絕緣皮膜厚[Min]	融著皮膜厚[Min]	電線長度[m/1000g]	仕上外徑 [mm]	絕緣皮膜[Min]	融著皮膜[Min]	電線長度[m/1000g]
0.020	-	53.8~57.4	0.028~0.0300	0.0015	0.0015	309000	0.026~0.028	0.024~0.026	0.001	320000
0.025	-	34.2~36.8	0.0335~0.0365	0.0015	0.0015	202000	0.031~0.034	0.029~0.031	0.001	210000
0.030	0.030±0.001	22.8~26.2	0.039~0.043	0.002	0.002	142000	0.037~0.040	0.002	0.001	145000
0.035	0.035±0.001	16.9~19.0	0.044~0.048	0.002	0.002	106000	0.042~0.045	0.002	0.001	108000
0.040	0.040±0.001	13.0~14.5	0.050~0.055	0.002	0.002	81000	0.048~0.052	0.002	0.001	82000
0.045	0.045±0.001	10.3~11.4	0.055~0.060	0.002	0.002	65000	0.053~0.057	0.002	0.001	66000
0.050	0.050±0.001	8.11~9.53	0.061~0.067	0.003	0.003	52000	0.060~0.064	0.003	0.0015	53000
0.055	0.055±0.001	6.75~7.83	0.066~0.073	0.003	0.003	44000	0.065~0.069	0.003	0.0015	45000
0.060	0.060±0.002	5.71~6.53	0.071~0.078	0.003	0.003	37000	0.070~0.075	0.003	0.0015	38000
0.065	0.065±0.002	4.89~5.54	0.077~0.084	0.003	0.003	31000	0.075~0.080	0.003	0.0015	31500
0.070	0.070±0.002	4.23~4.75	0.082~0.090	0.003	0.003	27000	0.080~0.085	0.003	0.0015	27500
0.075	0.075±0.002	3.70~4.13	0.088~0.096	0.003	0.003	23500	0.085~0.090	0.003	0.002	24000
0.080	0.080±0.002	3.26~3.61	0.093~0.101	0.003	0.003	21000	0.091~0.097	0.003	0.002	21000

② HTW線(HTW Wire)

尺寸[mm]	導體徑 [mm]	導體抵抗 [Ω/m]	2種				3種
尺寸[mm]	導體徑 [mm]	導體抵抗 [Ω/m]	仕上外徑 [mm]	絕緣皮膜[Min]	融著皮膜[Min]	電線長度[m/1000g]	仕上外徑 [mm]	絕緣皮膜[Min]	融著皮膜[Min]	電線長度[m/1000g]
0.020	-	53.8~57.4	0.028~0.0300	0.0015	0.0015	309000	0.026~0.028	0.024~0.026	0.001	320000
0.025	-	34.2~36.8	0.0335~0.0365	0.0015	0.0015	202000	0.031~0.034	0.029~0.031	0.001	210000
0.030	0.030±0.001	24.39±5%	0.039~0.043	0.002	0.002	142000	0.037~0.040	0.002	0.001	145000
0.035	0.035±0.001	17.92±5%	0.044~0.048	0.002	0.002	106000	0.042~0.045	0.002	0.001	108000
0.040	0.040±0.001	13.72±5%	0.050~0.055	0.002	0.002	81000	0.048~0.052	0.002	0.001	82000
0.045	0.045±0.001	10.84±5%	0.055~0.060	0.002	0.002	65000	0.053~0.057	0.002	0.001	66000
0.050	0.050±0.001	8.78±5%	0.061~0.067	0.003	0.003	52000	0.060~0.064	0.003	0.0015	53000
0.055	0.055±0.001	7.26±5%	0.066~0.073	0.003	0.003	44000	0.065~0.069	0.003	0.0015	45000
0.060	0.060±0.002	6.10±5%	0.071~0.078	0.003	0.003	37000	0.070~0.075	0.003	0.0015	38000
0.065	0.065±0.002	5.20±5%	0.077~0.084	0.003	0.003	31000	0.075~0.080	0.003	0.0015	31500
0.070	0.070±0.002	4.48±5%	0.082~0.090	0.003	0.003	27000	0.080~0.085	0.003	0.0015	27500
0.075	0.075±0.002	3.90±5%	0.088~0.096	0.003	0.003	23500	0.085~0.090	0.003	0.002	24000
0.080	0.080±0.002	3.43±5%	0.093~0.101	0.003	0.003	21000	0.091~0.097	0.003	0.002	21000

③ SPHTW 線（SPHTW Wire）

尺寸[mm]	導體徑 [mm]	導體抵抗 [Ω/m]	2種				3種
尺寸[mm]	導體徑 [mm]	導體抵抗 [Ω/m]	仕上外徑 [mm]	絕緣皮膜[Min]	融著皮膜[Min]	電線長度[m/1000g]	仕上外徑[mm]	絕緣皮膜[Min]	融著皮膜[Min]	電線長度[m/1000g]
0.020	-	60.31±5%	0.028~0.0300	0.0015	0.0015	309000	0.026~0.028	0.024~0.026	0.001	320000
0.025	-	36.80±5%	0.0335~0.0365	0.0015	0.0015	202000	0.031~0.034	0.029~0.031	0.001	210000
0.030	0.030±0.001	26.80±5%	0.039~0.043	0.002	0.002	142000	0.037~0.040	0.002	0.001	145000
0.035	0.035±0.001	19.69±5%	0.044~0.048	0.002	0.002	106000	0.042~0.045	0.002	0.001	108000
0.040	0.040±0.001	15.08±5%	0.050~0.055	0.002	0.002	81000	0.048~0.052	0.002	0.001	82000
0.045	0.045±0.001	11.91±5%	0.055~0.060	0.002	0.002	65000	0.053~0.057	0.002	0.001	66000
0.050	0.050±0.001	9.65±5%	0.061~0.067	0.003	0.003	52000	0.060~0.064	0.003	0.0015	53000
0.055	0.055±0.001	7.97±5%	0.066~0.073	0.003	0.003	44000	0.065~0.069	0.003	0.0015	45000
0.060	0.060±0.002	6.70±5%	0.071~0.078	0.003	0.003	37000	0.070~0.075	0.003	0.0015	38000
0.065	0.065±0.002	5.71±5%	0.077~0.084	0.003	0.003	31000	0.075~0.080	0.003	0.0015	31500
0.070	0.070±0.002	4.92±5%	0.082~0.090	0.003	0.003	27000	0.080~0.085	0.003	0.0015	27500
0.075	0.075±0.002	4.29±5%	0.088~0.096	0.003	0.003	23500	0.085~0.090	0.003	0.002	24000
0.080	0.080±0.002	3.77±5%	0.093~0.101	0.003	0.003	21000	0.091~0.097	0.003	0.002	21000

④ CCAW 線（CCAW Wire）

尺寸[mm]	導體徑 [mm]	導體抵抗 [Ω/m]	2種				3種
尺寸[mm]	導體徑 [mm]	導體抵抗 [Ω/m]	仕上外徑[mm]	絕緣皮膜[Min]	融著皮膜[Min]	電線長度[m/1000g]	仕上外徑[mm]	絕緣皮膜[Min]	融著皮膜[Min]	電線長度[m/1000g]
0.030	0.030±0.001	36.40±5%	0.039~0.043	0.002	0.002	299500	0.037~0.040	0.002	0.001	314500
0.035	0.035±0.001	26.75±5%	0.044~0.048	0.002	0.002	228500	0.042~0.045	0.002	0.001	238500
0.040	0.040±0.001	20.48±5%	0.050~0.055	0.002	0.002	173500	0.048~0.052	0.002	0.001	180000
0.045	0.045±0.001	16.18±5%	0.055~0.060	0.002	0.002	136500	0.053~0.057	0.002	0.001	141000
0.050	0.050±0.001	13.11±5%	0.061~0.067	0.003	0.003	113000	0.060~0.064	0.003	0.0015	116500
0.055	0.055±0.001	10.83±5%	0.066~0.073	0.003	0.003	95500	0.065~0.069	0.003	0.0015	98000
0.060	0.060±0.002	9.10±5%	0.071~0.078	0.003	0.003	81500	0.070~0.075	0.003	0.0015	82500
0.065	0.065±0.002	7.75±5%	0.077~0.084	0.003	0.003	69500	0.075~0.080	0.003	0.0015	71000
0.070	0.070±0.002	6.69±5%	0.082~0.090	0.003	0.003	60000	0.080~0.085	0.003	0.0015	62000
0.075	0.075±0.002	5.82±5%	0.088~0.096	0.003	0.003	52500	0.085~0.090	0.003	0.002	54500
0.080	0.080±0.002	5.12±5%	0.093~0.101	0.003	0.003	46500	0.091~0.097	0.003	0.002	47500

⑤ HTCCAW 線（HTCCAW Wire）

尺寸[mm]	導體徑 [mm]	導體抵抗 [Ω/m]	2種				3種
尺寸[mm]	導體徑 [mm]	導體抵抗 [Ω/m]	仕上外徑 [mm]	絕緣皮膜[Min]	融著皮膜[Min]	電線長度[m/1000g]	仕上外徑 [mm]	絕緣皮膜[Min]	融著皮膜[Min]	電線長度[m/1000g]
0.030	0.030±0.001	36.40±5%	0.039~0.043	0.002	0.002	299500	0.037~0.040	0.002	0.001	314500
0.035	0.035±0.001	26.75±5%	0.044~0.048	0.002	0.002	228500	0.042~0.045	0.002	0.001	238500
0.040	0.040±0.001	20.48±5%	0.050~0.055	0.002	0.002	173500	0.048~0.052	0.002	0.001	180000
0.045	0.045±0.001	16.18±5%	0.055~0.060	0.002	0.002	136500	0.053~0.057	0.002	0.001	141000
0.050	0.050±0.001	13.11±5%	0.061~0.067	0.003	0.003	113000	0.060~0.064	0.003	0.0015	116500
0.055	0.055±0.001	10.83±5%	0.066~0.073	0.003	0.003	95500	0.065~0.069	0.003	0.0015	98000
0.060	0.060±0.002	9.10±5%	0.071~0.078	0.003	0.003	81500	0.070~0.075	0.003	0.0015	82500
0.065	0.065±0.002	7.75±5%	0.077~0.084	0.003	0.003	69500	0.075~0.080	0.003	0.0015	71000
0.070	0.070±0.002	6.69±5%	0.082~0.090	0.003	0.003	60000	0.080~0.085	0.003	0.0015	62000
0.075	0.075±0.002	5.82±5%	0.088~0.096	0.003	0.003	52500	0.085~0.090	0.003	0.002	54500
0.080	0.080±0.002	5.12±5%	0.093~0.101	0.003	0.003	46500	0.091~0.097	0.003	0.002	47500

12.1 普通漆包絞線常規技術參數表

品名規格	顏色	絞向	絞距Min[mm]	絞合根數	填充物	破壞電壓Min[v]	針孔（5m）[個]	絞合外徑[mm]	絞合電阻[Ω/m]
1-UEY 30/0.030+200D	N,R,G,B	z/s	1.0	30	200D	700	20	0.28	0.72
2-UEY 63/0.032+200D	N,R,G,B	z/s	1.0	63	200D	600	50	0.41	0.35
1-UEY 30/0.040+200D	N,R,G,B	z/s	1.0	30	200D	700	20	0.37	0.47
2-UEY 25/0.050+150D	N,R,G,B	z/s	1.0	25	150D	600	20	0.37	0.36

注：① 單線以UEY 為例,也可依客戶要求定做其它品名規格，一般無特殊要求，以Z向?yàn)橹鳌?/span>

② 絞距、絞合根數、填充物可以依客戶要求定做。
